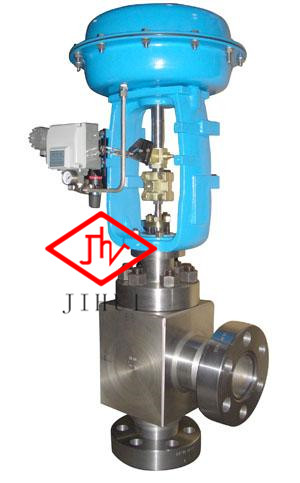

一、KHPS高压单座调节阀 产品概述
本公司生产的KHPS高压单座调节阀,是一种上导向结构的调节阀,KHPS高压单座调节阀结构紧凑,压降损失小,流量大,可调范围广,阀芯导向部分的导向面积大,抗振性好。KHPS高压单座调节阀配用的电动执行机构为一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。KHPS高压单座调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。
KHPS高压单座调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。
KHPS高压单座调节阀的泄漏量符合ANSI Bl6.104标准。
KHPS高压单座调节阀符合GB/T4213-92、JB/T7387-94 。
二、KHPS高压单座调节阀 主要技术参数
1、阀体
阀体型式 |
单座铸造球型阀 |
|
公称通径 |
25、40、50、80mm |
|
公称压力 |
ANSI 900、1500、2500;JIS 63K |
|
连接型式 |
密封面型式 |
RF、RJ |
法兰标准 |
JIS B2201-1984、ANSI B16.5-1981等 |
|
焊接标准 |
嵌接焊SW(40~80mm) 对接焊BW(80mm) |
|
材料 |
碳钢(ZG230-450)、CrMo钢、不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)等 |
|
上阀盖 |
常温型 |
-5~+230℃ |
伸长I型 |
+230~+566℃ |
|
压盖型式 |
螺栓压紧式 |
|
密封填料 |
8石棉编织填料、石墨填料 |
阀芯形式 |
单座柱塞型阀芯 |
流量特性 |
等百分比特性、线性特性 |
材料 |
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金等 |
执行器型式 |
DKZ系列、381L系列、SKZ系列、PSL系列 |
|
输入信号 |
DKZ执行机构 |
Ⅱ型0~10mA·DC(输入电阻200Ω);Ⅲ型4~20mA·DC(输入电阻250Ω) |
381L执行机构 |
4~20mA·DC或1~5V(输入电阻250Ω) |
|
SKZ执行机构 |
4~20mA·DC、1~5V DC |
|
PSL执行机构 |
4~20mA·DC |
|
电源电压 |
DKZ执行机构 |
220V,50Hz |
381L执行机构 |
220V,50/60Hz |
|
SKZ执行机构 |
单相控制220V·50Hz |
|
PSL执行机构 |
单相控制220V·50Hz; 三相控制380V,50Hz |
|
手动机构 |
DKZ执行机构:手轮; 361L执行机构:离合式; SKZ执行机构: 手轮; PSL执行机构: 手轮 |
|
作用形式 |
电关式或电开式 |
参数 |
指标值 |
|
泄漏量 |
金属阀座 |
小于阀额定容量的0.01%,符合ANSI B16.104-1976 IV级 |
软阀座 |
小于阀额定容量的10-7,符合ANSI B16.104-1976 VI级 |
|
回差 |
配DKZ执行机构为1.5%;配361L执行机构为2%;配SKZ执行机构为1%;配PSL执行机构为1% |
|
基本误差 |
配DKZ执行机构为±2.5%;配361L执行机构为±2%;配SKZ执行机构为±1.5%;配PSL执行机构为±1% |
|
可调范围 |
50:1(0.25≤Cv≤14)或30:1(Cv≤0.16) |
公称通径 |
25 |
40 |
50 |
80 |
||||||||
阀座直径 |
15 |
20 |
25 |
25 |
32 |
40 |
32 |
40 |
50 |
50 |
65 |
80 |
额定Cv值 |
4.0 |
6.3 |
12 |
12 |
17 |
25 |
17 |
25 |
47 |
47 |
75 |
110 |
额定行程 |
14.3 |
25 |
38 |
公称通径DN(mm) |
25、40、50、80mm |
结构长度 |
由于各标准连接尺寸都不相同,如需要详细连接尺寸及技术书资料,请联系公司技术部或销售部 ,技术人员将会为您提供完整的图纸及技术资料。 |
阀体高度 |
|
执行器高度 |
六、KHPS高压单座调节阀:订货须知
1、请在订货时提供详细口径规格、交货地地、交货时间。
2、根据管道需要,决定选用往复式(二位开关式)或弹簧复位式(常闭或常开式)。
3、可选配控制附件:(1)单电控电磁阀(断电进常闭或常开),(2)双电控电磁阀(开关式),(3)阀位开关回讯器,(4)气源处理三联件。特殊使用环境(易燃易爆场合),何选防爆型。尽量详细提供以上技术参数,方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
