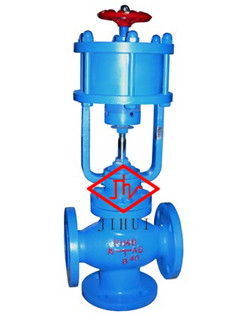

一、气动活塞式三通切断阀 产品概述
气动活塞式三通切断阀，气动活塞式切断阀(简称活塞式切断阀)，是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力大，阀体设计新颖，流阻小、额定流量系数大、许用压差大、密封性能优良等优点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程自动控制与远程控制系统中。
二、气动活塞式三通切断阀 主要技术参数
|
公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|||||
|
额定流量系数 Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
|||||
|
额定行程 (mm) |
8 |
12 |
20 |
25 |
|||||||||
|
气缸直径 (mm) |
75 |
100 |
150 |
||||||||||
|
允许泄漏量 |
硬密封 (1/h) |
单座、三通： 1.2X10 -7 X 阀额定容量 套筒： 5X10 -6 X 阀额定容量 |
|||||||||||
|
软密封 |
VI 级 |
||||||||||||
|
工作温度 ( ℃ ) |
-20 ～ 200 -40 ～ 450 |
||||||||||||
|
公称压力 PN (MPa) |
1.6 4.0 6.4 |
||||||||||||
|
允许压差 (MPa) |
ZSQP |
单作用 |
1.16 |
0.66 |
0.38 |
0.6 |
0.39 |
0.47 |
0.31 |
0.20 |
|||
|
双作用 |
6.4 |
5.0 |
2.8 |
3.3 |
2.13 |
2.71 |
1.75 |
1.11 |
|||||
|
ZSQM |
单作用 |
公称压力 |
|||||||||||
|
双作用 |
|||||||||||||
|
ZSQN |
单作用 |
0.89 |
0.57 |
0.35 |
0.56 |
0.36 |
0.45 |
0.30 |
0.20 |
||||
|
双作用 |
5.2 |
3.22 |
2.03 |
2.27 |
1.46 |
2.00 |
1.32 |
0.85 |
|||||
|
信号压力 (kPa) |
0 或 400 ～ 600 |
||||||||||||
三、气动活塞式三通切断阀 外形连接尺寸
|
公称通经 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
A |
196 |
232 |
308 |
394 |
498 |
||||||||
|
L |
PN16 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
|
H |
132 |
132 |
135 |
140 |
150 |
160 |
160 |
170 |
325 |
450 |
495 |
||
|
H1 |
根据所配置气动执行机构而定 |
||||||||||||
|
重量(kg) |
薄膜式 |
9 |
11 |
13 |
16 |
21 |
33 |
43 |
58 |
70 |
86 |
115 |
|
|
活塞式 |
12 |
14 |
17 |
20 |
26 |
38 |
48 |
64 |
79 |
95 |
125 |
||
四、气动活塞式三通切断阀 安装注意事项
（1） 安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。
（2） 在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。
（3) 切断阀安装前，应先彻底清洗管道。
（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。
（5） 阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。
（6） 介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。
五、气动活塞式三通切断阀：订货须知
1、请在订货时提供详细口径规格、交货地地、交货时间。
2、根据管道需要，决定选用往复式（二位开关式）或弹簧复位式（常闭或常开式）。
3、可选配控制附件：(1)单电控电磁阀（断电进常闭或常开），（2）双电控电磁阀（开关式），（3）阀位开关回讯器，（4）气源处理三联件。特殊使用环境（易燃易爆场合），何选防爆型。尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
