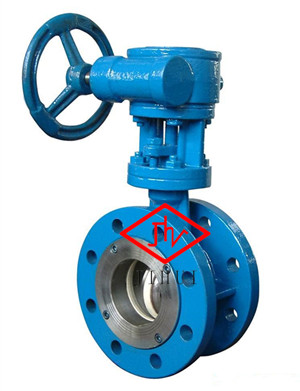

陶瓷蝶阀

客户询价单直接传真至0577-67988338，或者发送至企业邮箱，也可直接来电咨询。
收到客户询价单后，我们为客户提供专业的阀门选型与报价，邮箱或者传真回复。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
单位地址：温州市永嘉县瓯北镇东方工业区
销售电话：0577—67356826 图文传真：0577-67988338
企业邮箱：jihuifm@163.com
企业网址：http://www.jhzkv.com

一、陶瓷蝶阀概述：

陶瓷蝶阀又叫陶瓷翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。陶瓷蝶阀采用结构陶瓷做密封副，其优良的耐腐蚀、耐高温、耐磨损及耐冲蚀性能，完全可以替代整台使用贵重金属制造的蝶阀，且使用寿命与整台使用贵重金属制造的蝶阀相当甚至更长等优点。

二、陶瓷蝶阀用途：

陶瓷蝶阀可广泛应用于石化、冶金、造纸、电站、炼油、煤炭等行业的各类酸碱盐气体、液体、高温蒸汽、泥浆和灰渣输送系统中作调节流量或切断介质。驱动方式有手动、气动、电动等。其较高的运行经济性得到了国内外许多工矿企业的青睐。

三、陶瓷蝶阀及结构特点：

1、陶瓷蝶阀采用偏心结构组成，减少运动部分的摩擦；

2、结构紧凑、体积小、重量轻、操作灵活、启闭力矩小、省力节能。

3、适用于较恶劣工况，成本低，使用寿命长，性价比高；

4、具有优良的耐腐蚀、耐高温、耐磨损、耐冲蚀、防磁及防静电等特点。

5、根据不同的工况，搭配不同材质的阀门零部件；

6、具备手动、气动、电动等不同驱动方式，型号齐全，满足不同客户需求；

7、适用范围广，在硬颗粒场合更能体现它的优越性，钢铁制造、矿业等行业最合适。

四、D343H多层次硬密封法兰蝶阀外型尺寸

D3/6/9/43H-6/10C.P.R.V系列法兰式多层次金属硬密封蝶阀

公称通径		长度标准值		外形尺寸（参考值）										连接尺寸 (标准值)						重量 (kg)
公称通径		L		H	Dd343H			Dd643H			Dd943H			PN0.6MPa			PN1.0MPa
毫米	英寸	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	165	125	4-18	17
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22	47
200	8	152	230	208	605	270	280	850	250	170	775	300	315	320	280	8-18	340	295	8-22	60
250	10	165	250	243	680	270	280	925	250	170	945	300	315	375	335	12-18	395	350	12-22	95
300	12	178	270	283	800	380	420	1035	450	220	1070	300	315	400	395	12-22	445	400	12-22	124
350	14	190	290	310	835	380	420	1070	450	220	1140	300	315	490	445	12-22	505	460	16-22	181
400	16	216	310	340	915	450	470	1190	450	220	1210	300	315	540	495	16-22	565	515	16-26	260
450	18	222	330	380	960	480	490	1250	650	280	1335	575	714	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1020	480	490	1290	650	280	1415	575	714	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1225	480	490	1455	850	380	1605	656	810	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1355	640	660	1585	850	380	1844	656	810	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1470	640	660	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1545	750	860	1865	1250	380	2255	785	863	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	1795	850	900	2015	1500	580	2380	785	863	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	1965	850	900	2226	1500	580	2640	785	863	1405	1340	32-33	1455	1380	32-39	2000

五、陶瓷蝶阀安装注意事项：

1、在安装时，阀瓣要停在关闭的位置上；

2、开启位置应按蝶板的旋转角度来确定；

3、带有旁通阀的蝶阀，开启前应先打开旁通阀；

4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

六、陶瓷蝶阀：订货须知
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
