Q41F软密封球阀|Q41F软密封浮动球阀|手柄浮动球阀|法兰软密封球阀
一、Q41F软密封球阀 产品特点
1、先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。
4、阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。

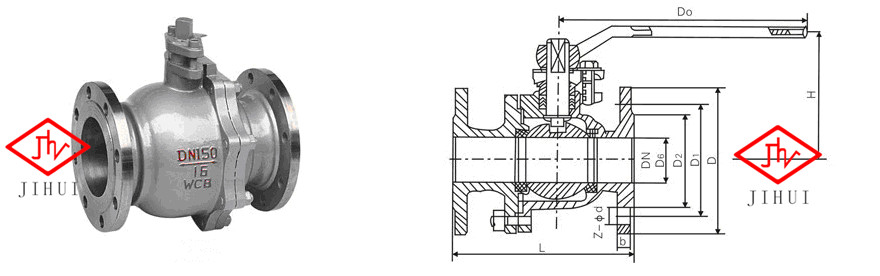

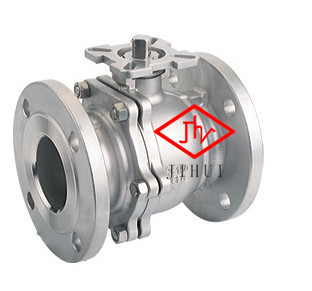

Q41F软密封球阀 Q41F软密封球阀结构图 |
二、Q41F软密封球阀 技术规范
设计依据 |
国标系列 |
美标系列 |
|
设计标准 |
GB/T12237 |
AP16D |
ANSI B16.34 |
法兰连接结构长度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
结构长度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
连接法兰 |
GB/T9113 |
ANSI B16.5、B16.47 |
|
对焊端 |
GB/T12224 |
ANSI B16.25 |
|
试验和检验 |
GB/T9092 |
AP16D |
AP1598 |
三、Q41F软密封球阀主要零件及材质
序号 |
零件名称 |
材质 |
|
GB |
ASTM |
||
1 |
阀体 |
WCB |
A2116-WCB |
2 |
密封圈 |
PTFE、RPP |
PTFE、RPP |
3 |
球体 |
1C18Ni9Ti |
SS304 |
4 |
螺母 |
35 |
A194-2H |
5 |
螺柱 |
35CrMoA |
A193-B7 |
6 |
石体 |
WCB |
A216-WCB |
7 |
垫片 |
柔性石墨+不锈钢
|
B12.10-304F/.G |
8 |
填料 |
PTFE |
PTFE |
9 |
填料压盖 |
WCB |
A2116-WCB |
10 |
定位片 |
25 |
A105 |
11 |
挡圈 |
65Mn |
AISI 1066 |
12 |
手柄 |
K33 |
A47-667 |
13 |
阀杆 |
1Cr33 |
A276-410 |
14 |
螺钉 |
35 |
A193-B7 |
15 |
止推垫片 |
PTFE |
PTFE |
四、Q41F软密封球阀 主要外形连接尺寸及重量
PN1.6Mpa主要连接尺寸和重量
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
H |
59 |
63 |
75 |
105 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
Wt(㎏) |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
PN2.5Mpa主要连接尺寸和重量
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
H |
59 |
63 |
75 |
105 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
Wt(㎏) |
2.5 |
3 |
5 |
6.5 |
9 |
12 |
20 |
25 |
44 |
75 |
105 |
200 |
PN4.0 MPa主要连接尺寸及重量
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
400 |
H |
59 |
63 |
75 |
85 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
Wt(㎏) |
3 |
4 |
5 |
7 |
9 |
12 |
18 |
28 |
46 |
75 |
106 |
190 |
PN6.4 MPa主要连接尺寸及重量
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1800 |
Wt(㎏) |
6.5 |
7 |
8 |
12 |
14 |
18 |
28 |
40 |
65 |
98 |
140 |
250 |
五、Q41F软密封球阀 订货须知
(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式(开关型,调节型)、控制信号(4-20mA,1-5V)、作用 方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
