一、JH精小型电动执行机构 产品概述

精小型电动执行机构JH系列，采用了先进的数字技术和高度集成的模块，机电一体化的设计可直接接收计算机或仪表等输出的（4-20mA或1-5VDC）标准信号，实现对电动阀门的智能控制和精确定位。精小型电动执行器设计独特、功能强、体积小、重量轻、性能可靠，轴承和关键器件采用进口产品，蜗轮输出一体化，消除了联结、间隙，传动精度高、回差小；选用特殊铜合金锻造，强度高、耐磨性好，铝合金压铸外壳，美观大方，电磁干扰小，任意角度安装，使用方便、防腐防锈，免加油。CH精小型电动执行器具有双重限位，过载过热保护，安全性能好，全行程有多种速度时间可选，采用单线电源驱动，外接线路简单。

二、JH精小型电动执行机构 型号规格

1、功能强劲：智能型、比例式、开关式、各类信号输入输出。
2、体积小巧：体积仅相当于同类产品的35%左右
3、轻便宜人：重量仅相当于同类产品的30%左右
4、性能可靠：轴承和电气元件采用进口名牌产品
5、美观大方：铝合金压铸外壳、精细流畅、且可减少电磁干扰
6、精密耐磨：蜗轮输出轴一体化设计避免了键联的间隙、传动精度高、采用特殊铜合金锻造、强度高、耐磨性好
7、安全保证：通过AC1500V耐压检测，F级绝缘电机，安全有保障
8、配套简单：采用单相电源、三相电源AC380V或直流电源，外接线路简单
9、开度观察口，采用独创的球形凸出结构，使观察更方便，防水性更佳o
10、使用方便：免加油、免点检、防水防锈、任意角度安装
11、保护装置：双重限位、过热保护、过载保护
12、多种速度：全行程时间9秒、13秒、15秒、30秒、50秒、100秒、满足不同工况的要求
13、特级电线：使用耐热阻燃电线、受热不老化、安全可靠
14、防腐防锈：整机支架、联轴器、螺钉均采用不锈钢
15、智能数控：智能控制模块高度集成于电动装置本体中，采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准控制信号，具有数字设定、数字整定、高度精确、自诊断、一机多功能。
本执行器有；标准开关型、无源触点（开关）型、开度信号型、智能调节型

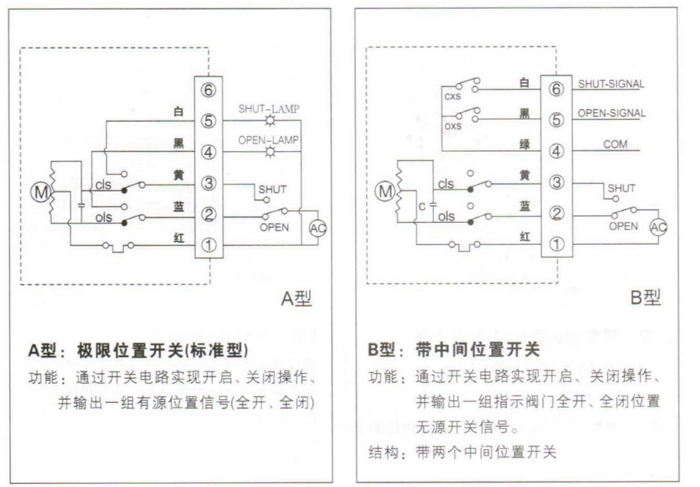

四、JH精小型电动执行机构 部分接线图
